Пеллетные котлы D’ALESSANDRO серии СS / CSA

Мощность:

120-2000 кВт

Топливо:

пеллеты

Описание:

Котлы на пеллетах типа «Марина» с трехходовым теплообменником для производства горячей воды для отопления. Корпус котла выполнен из высококачественной котловой стали. Котел снабжен створками для внутреннего осмотра и очистки котла. Горелка из чугуна с механической системой подачи топлива. Котел укомплектован бункером для измельченного топлива. Автоматическая регулировка подачи топлива посредством инвертора. Совмещенная система подачи первичного и вторичного воздуха для горения. Электропитание 230 V для моделей до 100 кВт, 380 V для моделей от 130 кВт до 2000 кВт.

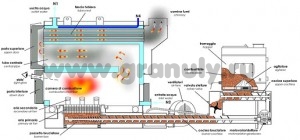

Чертеж пеллетного котла в разрезе
Чертеж пеллетного котла в разрезе











Базовая комплектация

— Топливный бункер 190 л. расположен справа (Cерия CS 30-130
— Топливный бункер ( см. техническое описание) расположен сзади (Серия CS 130 — 2000)
— Шнековый механизм подачи топлива с электродвигателем и редуктором
— Система наддува воздуха с электровентилятором
— Датчик открывания двери топки
— Аналоговая панель управления (Серия CS 30-100)
— Инструмент для обслуживания

Дополнительное оснащение:

— Электронная панель управления для авторозжига, поддержки горения и регулировки пламени (Cерия CS 30-130)
— Электронная панель управления для авторозжига, поддержки горения и регулировки пламени посредством лямбд-зонда (Cерия CS 30-130)
— Электромеханический щит управления (Серия CS 130 — 2000)
— Комбинированный щит управления для автоматического розжига, поддержки горения и регулировки пламени (Серия CS 130 — 2000)
— Комбинированный щит управления для автоматического розжига, поддержки горения и регулировки пламени посредством лямбд-зонда (Серия CS 130 — 2000)
— Устройство для удаления золы (Серия CS 30 — 2000)
— Керамические вставки в топку для улучшения процессов теплообмена
— Спиральные вставки в трубы теплообменника (Серия CS 30 — 2000)
— Система автоматической подачи топлива с панелью управления и датчиками наполнения бункера 3 м. (Cерия CS 30-130) и 6 м.(Серия CS 130 — 2000)
— Система противопожарной защиты бункера (Серия CS 30 — 2000)
— Контур ГВС (Cерия CS 30-130)
— Клапан-звездочка от проникновения дымовых газов в бункер (Серия CS 30 — 2000)
— Система пневматической очистки (Серия CS 30 — 2000)
— Мультициклон предотвращает выделение частиц размером свыше 50 микрон и применяется в случаях, когда используется биомасса, при сгорании которой образуется значительное количество остаточных продуктов, а также когда действуют меры по ограничению выбросов в атмосферу (Серия CS 30 — 2000)

Особенности данной серии пеллетных котлов:

-Традиционная схема подключения. Внимание!!! При обвязке котла, 1 метр по прямой воде на выходе из котла, и 1 метр обратной воды на входе в котел, выполняются металлической трубой.
— Двухшнековая подача топлива с промежуточным боксом
— Стандартный дымоход
— Низкая температура дымовых газов
— Высокий КПД
— Высокая надежность и качество сборки
— Фронтальная чистка теплообменника
— Привлекательный дизайн
— Экономичность
— Срок службы 15-20 лет
— Гарантия 12 мес
— Сервисное обслуживание

В генераторах типа CS топливо под тяжестью собственного веса спускается из бункера в верхний шнек для топливоподачи, откуда оно продвигается в клапан-звездочку (опция) или прямо в шнек топливоподачи к горелке.

В генераторах типа CSА (рис.3.1.Б) топливо подается из круглого бункера при помощи механизированных лопастей, которые перемещают его в верхний шнек топливоподачи.
Клапан-звездочка (опция) выполняет две функции: с одной стороны он дозированно подаёт топливо к шнеку топливоподачи к горелке, с другой стороны он прерывает поток топлива между двумя шнеками топливоподачи, тем самым предотвращая обратный ход дыма и пламени, которые могут достичь топливного бункера.
Частота вращения нижнего шнека топливоподачи определяет правильную подачу топлива в люк топки и тем самым является неотъемлемым элементом правильного функционирования котла.
Топливо, которое содержится в топке, воспламеняется посредством подачи первичного и вторичного воздуха.
Тепло, которое образуется в камере сгорания, поступает в промежуточное пространство, наполненное водой, через стальные стенки генератора.

Горячие дымовые газы проходят из камеры сгорания через центральную трубу, через полость в верхней дверце пересекают жаровые трубы и в конечном итоге выводятся в фитинг дымохода, эти три кругооборота дыма являются отличительным признаком данного типа теплового генератора.

Оптимальный контроль над сгоранием достигается путем регулирования первичного и вторичного воздуха и количества топлива. Качество сгорания можно проверить визуально или при помощи анализаторов дыма.
